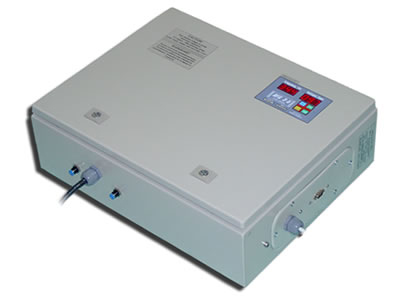

 ELNA HFG 3-5高頻電磁感應發生器專門用于焊接鋁塑、全塑復合管。該電磁感應設備以其焊接美觀、牢固，運行速度快且大范圍可調；配置輕便小巧，安裝方便，運行、維護成本低而享譽各大牙膏、藥膏、化妝品、食品、化工等生產廠家。焊接鋁塑管時采用直接感應加熱方式，焊接全塑管時采用非直接感應加熱方式。配套使用兩種感應器：

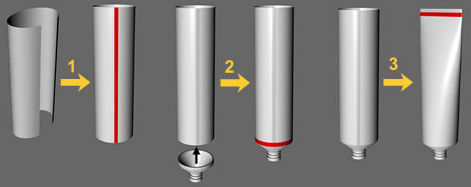

——線形感應器（又稱：焊爪，焊接頭）：有效焊接長度< 230mm。用于直線形焊接，可用于制管機焊接管身，如下圖第1步；及灌裝機管尾焊接，如下圖第3步：
——環形感應器（又稱管肩焊接頭）：****焊接直徑<=50mm。 分圓形、橢圓形兩種型號， 分別用于圓管肩和橢圓管肩的焊接。如下圖第2步：
此高頻發生器也同樣適用于其它領域的感應加熱。 但對應不同的加熱要求，需要配合具體的設備及要求進行調整。

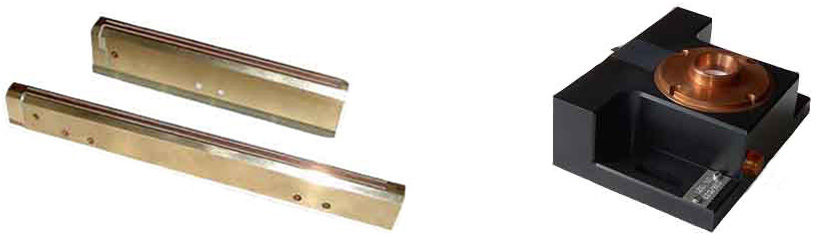

線型感應器 環行感應圈

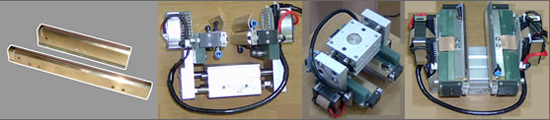

線形感應器配置圖例（包括模塊）- 應用于鋁塑、全塑管的管身熱封
主要技術參數:
| 電源供應 |
3x220/380 V±10% |
| 頻率 |
50/60/Hz±2% |
| 功耗 |
max.6kW |
| 發生器輸出 |
max.5kW |
| 工作頻率 |
250kHz to 370kHz |
| 發生器保護等級 |
IP54 |
| 工作方式--環狀 |
switch period 50% |
| 冷卻水 |
- 流速：max.5l/min
- 壓力：0.32 to 0.63NN/m2
- 溫度：291K |
| 尺寸 |
500x160x400 |
| 凈重 |
16kg | |
